达高特 PZX-7 高精密超声波测厚仪

简要描述:达高特PZX-7是PX-7的升级产品,具有报警模式,差动模式,内部数据记录和RS-232数据输出功能,并可与计算机或数据获取系统连接。拥有多种测量模式:脉冲-回波模式、回波-回波模式、界面-回波模式、塑料模式。


DAKOTA PZX-7 售后维修,请寄:

王生,18939945529,上海市宝山区逸仙路1328号6号楼3312室

达高特 PZX-7 高精密超声波测厚仪_DAKOTA PZX-7测厚仪 简测实业(上海)有限公司 简测实业(上海)有限公司

详细介绍

- 120MHz FPGA时序电路设计

- 100v尖脉冲发生波

- 多种测量模式:脉冲-回波模式、回波-回波模式、界面-回波模式、塑料模式

- 可调增益(40~52dB),以3dB为步长(可选超低、低、中、高、超高五档)

- 自动时间相关增益(TDG),手动优先

- 可选择手动或自动探头校零

- 单晶延迟块探头和接触式探头(5~20MHz)

- 低温定制液晶显示器(低至零下30°C)

- USB Type-C数据接口

- CDC兼容的接口,可选串行RS232或蓝牙模块

- 32M闪存内部数据存储器(PZX-7DL)

- IP65防护等级

- 美国制造


测量:

- 脉冲-回波模式测量范围:1.0~914.4mm(钢)

- 回波-回波模式测量范围:

• 延迟块探头0.152~25.4mm

• 接触式探头1.0~152.4mm

- 界面-回波模式测量范围:延迟块探头1.524~25.4mm

- 塑料模式测量范围:石墨延迟块探头0.127~6.35mm

• 取决于材料、探头频率和直径

- 分辨率:0.01或0.001mm

- 声速范围:305~18542m/s

- 单位:公制或英制

- 脉冲重复频率:200Hz

- 显示刷新频率:10Hz

- 增益:自动或手动(40~52dB,步进3dB)控制

- 时间相关增益(TDG):在所有测量模式中实现


显示:

- 多功能7段4位半液晶显示器,数字高度为12.7mm。两个3.2mm高14段显示区和一个7段显示区,用于显示信息和数值

- 附加的图标表示功能和模式

- 可选择背光(开/关/自动),可选择亮度(低/中/高)

- 稳定度指示:表示测量值的稳定性


存储(PZX-7DL):

- 32M闪存内部数据存储器

- 可存储40组,每组250个数据,共10000个数据


探头:

- 单晶延迟块探头和接触式探头

- 频率:5~20MHz

- LEMO 00接口,1.2米探头线

- 可定制用于特殊应用的探头


功能:

- 探头校零:手动和自动校零

- 探头类型:单晶延迟块探头和接触式探头

• 可选接触式探头的直径

- 高速扫描模式:显示扫描期间的最小读数,扫描频率为100Hz

- 差值模式:显示测量值和输入的标称值的差值

- 报警模式:上下限声光报警

- 声速测量模式:用于球化率的测量


其他:

- 九个触感反馈按键,防水防油密封按键膜

- 电源:标配为两节5号碱性电池,电量状态指示。无操作五分钟后自动关机。USB Type-C供电

- 外壳:挤压铝机壳,底盖用镀镍铝板加密封垫封装

- 工作温度:-30~75°C

- 尺寸:63.5x131.3x31.5mm

- 重量:312g(包括电池)

- 包装:ABS工程塑料箱

- 符合NIST和MILSTD-45662A标准


常规可选探头:

探头型号 频率 晶片直径 测量范围 说明
T-402-5507 15MHz 6.35mm 0.152~25.4mm 标准延迟块探头(标配探头)
T-402-6507 20MHz 6.35mm 0.152~19.05mm 延迟块探头

其他探头和附件:

配件名称 型号 说明
接触式探头 T-4903-2875 5MHz,晶片直径3.18mm
接触式探头 T-4903-4875 10MHz,晶片直径3.18mm
接触式探头 T-4023-2855 5MHz,晶片直径6.35mm
接触式探头 T-4023-4855 10MHz,晶片直径6.35mm
标准延迟块 F-000-7102 直径6.35mm,长9.mm
标准延迟块 F-000-7103 直径6.35mm,长12.7mm
锥形延迟块 X-132-0000 前端接触直径3.18mm,长9.5mm
锥形延迟块 X-532-0000 前端接触直径4.76mm,长9.5mm
石墨延迟块 X-633-0000 前端接触直径4.76mm,用于测量塑料
探头线 N-104-2000 1.2米长

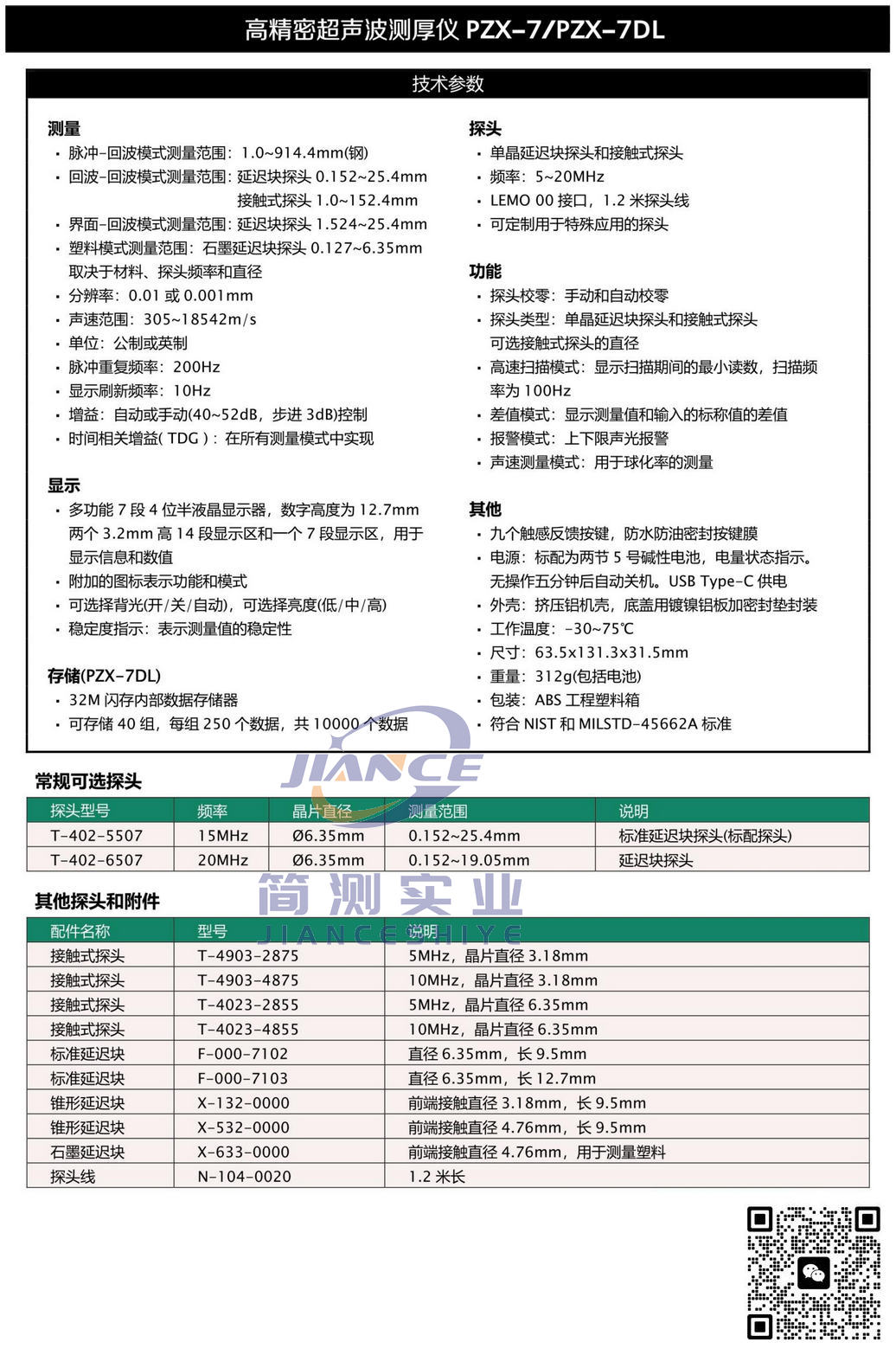

产品彩页
