达高特 PVX 超声波测厚仪

简要描述:达高特PVX超声波测厚仪性能卓越,采用FPGA技术的100Hz数字信号处理器平台设计,可接各类探头如延迟块、接触式和笔式单晶探头,内置4GN SD卡,配有USB Type-C数据接口。


DAKOTA PVX 售后维修,请寄:

王生,18939945529,上海市宝山区逸仙路1328号6号楼3312室

达高特 PVX 超声波测厚仪_美国DAKOTA PVX测厚仪 简测实业(上海)有限公司 简测实业(上海)有限公司

详细介绍

- 采用FPGA技术的100Hz数字信号处理器平台设计

- 100v、150v、200v可调脉冲发生器

- 最大250Hz脉冲重复频率

- 变脉冲宽度(尖、窄、宽)

- 100dB增益范围,手动和自动控制(AGC),取决于测量模式

- 时间相关增益(TDG),具有可调的起点和斜率

- 可调阻尼(30、50、75、300、600、1500Ω)

- 1/8英寸VGA灰色显示,25Hz刷新频率。或1/4英寸VGA彩屏,60Hz刷新频率

- 探头类型:延迟块、接触式和笔式单晶探头

- 内置4GB SD存储卡

- USB Type-C数据接口


测量:

- 界面-回波(I-E)模式测量范围:1.27~25.4mm(钢);0.127mm起(塑料)

- 界面-回波-回波(I-E-E)模式测量范围:0.152~12.7mm(钢)

- 脉冲-回波(P-E)模式测量范围:1mm~9.14mm(钢)

- 回波-回波(E-E)模式测量范围:2.54~914.4mm(钢)

- 回波-回波验证(E-EV)模式测量范围:2.54~152.4mm(钢)

- 分辨率:0.01mm/0.001mm

- 声速范围:309.88~18542m/s

- 单位:公制或英制

- 一点和两点校准方式。或选择被测材料类型


显示:

- 显示屏:1/8英寸VGA灰色显示,240x160像素,可视区62x45.7mm,EL背光

• 彩屏版显示屏:1/4英寸VGA彩屏显示,320x240像素,可视区43.2x57.6mm

- A-扫描方式:检波+/-(缺陷视场),RF(全波视场)

• 25Hz刷新频率

• 彩屏:60Hz刷新频率,可横屏或竖屏显示

- B-扫描方式:基于时间的横截面视图

• 显示速度位每秒10到200个读数

- 大数字方式:标准厚度显示,数字高度10.00mm

• 彩屏版:14.35mm

- 厚度条形扫描:速度10Hz,在B-扫描和大数字显示模式中可见

- 稳定度指示:表示测量值的稳定性


探头:

- 探头类型:延迟块、接触式和笔式单晶探头

- 频率范围:1~25MHz

- LEMO接口,1.2米探头线


超声波参数:

- 测量模式:

• 脉冲-回波(P-E)模式:接触式探头

• 回波-回波(E-E)模式:接触式探头

• 回波-回波验证(E-EV)模式:接触式探头

• 界面-回波(I-E)模式:延迟块和笔式探头

• 界面-回波-回波(I-E-E)模式:延迟块和笔式探头

- 脉冲:可调方波脉冲发生器(尖、窄、宽)

- 接收:根据测量模式在110dB范围内采用手动或自动

- 增益控制:可调阻尼(30/50/75/300/600/1500Ω)

- 计时:单次100MHz8位超低功耗数字化仪的精确TCXO计时


存储:

- 容量:内置4GB SD卡

- 数据结构:网格(字母数字)和顺序(自动识别)

- 截屏功能:位图图形捕获,用于快速记录

- 数据输出:通过USB Type-C连接的计算机


参数:

- 设置:64个用户定义设置,用户也可编辑出厂设置

- 闸门:三个独立闸门,取决于测量模式

- 报警模式:上下限视听报警

- 快速扫描模式:每秒250个读数,当探头离开时显示


其他:

- 键盘:12个触摸键

- 电源:标配为三节5号碱性电池,电量状态指示。无操作五分钟后自动关机,USB Type-C供电

- 外壳:挤压铝机壳,底盖用镀镍铝板加密封垫封装

- 工作温度:-10~60°C

- 尺寸:165x63.5x31.5mm

- 重量:385g(包括电池)

- 符合NIST和MILSTD-45662A标准


常规可选探头:

探头型号 频率 测量范围(钢) 描述 说明
T-402-5507 15MHz 0.152~25.4mm 晶片直径6.35mm 标准延迟块探头(标配探头)
T-402-6507 20MHz 0.152~19.05mm 晶片直径6.35mm 延迟块探头
T-4903-2875 5MHz 0.508~76.2mm 晶片直径3.18mm,防磨面直径6.35mm 接触式探头
T-4903-4875 10MHz 0.254~76.2mm 晶片直径3.18mm,防磨面直径6.35mm 接触式探头
T-4023-2855 5MHz 0.508~152mm 晶片直径6.35mm,防磨面直径9.53mm 接触式探头
T-4023-4855 10MHz 0.254~152mm 晶片直径6.35mm<,防磨面直径9.53mm/td> 接触式探头
T-481-4507 10MHz 0.152~12.7mm 延迟块前端直径1.59mm 笔式探头
T-681-4507 10MHz 0.152~12.7mm 延迟块前端直径1.59mm,90度直角 笔式探头

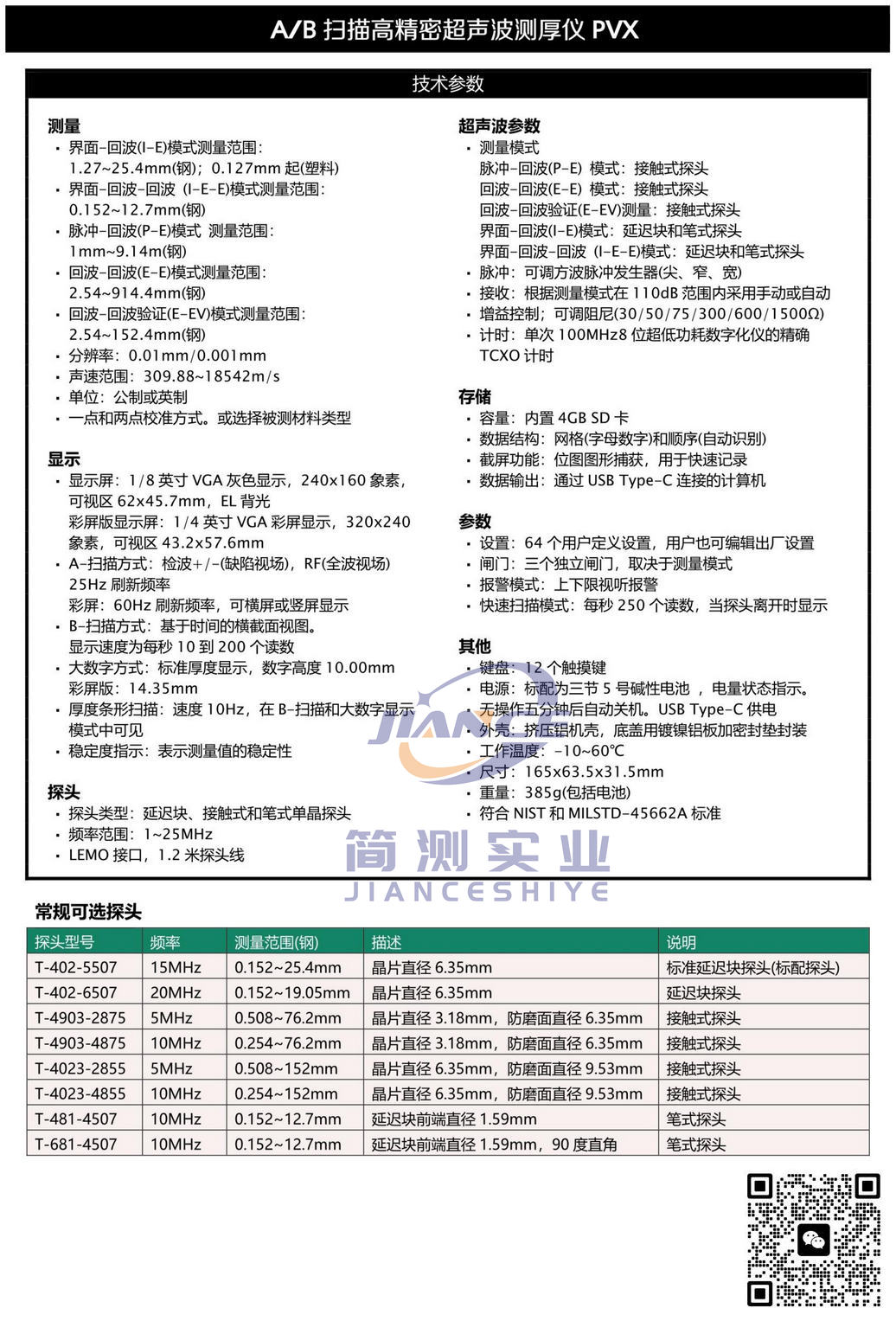

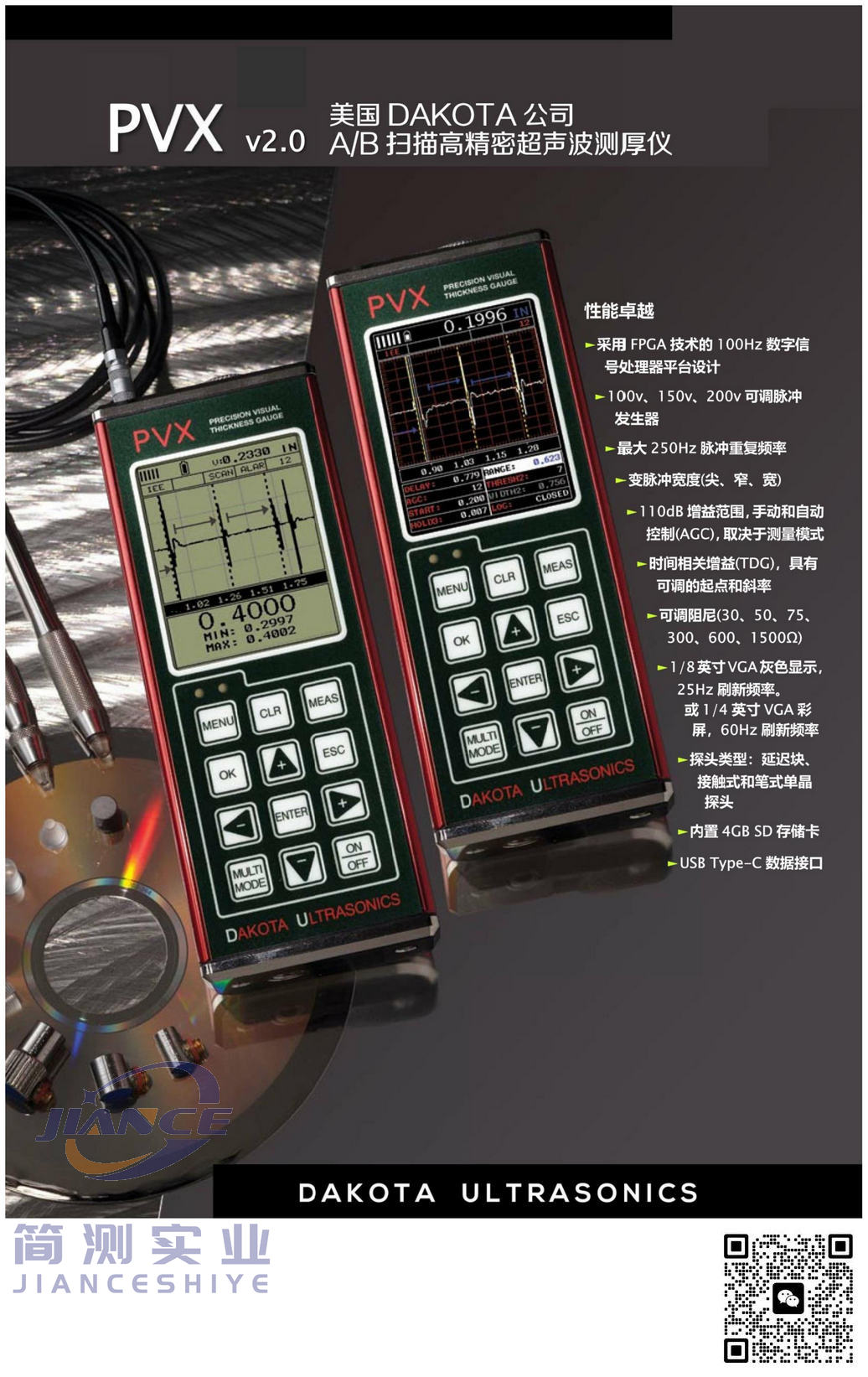

产品彩页
