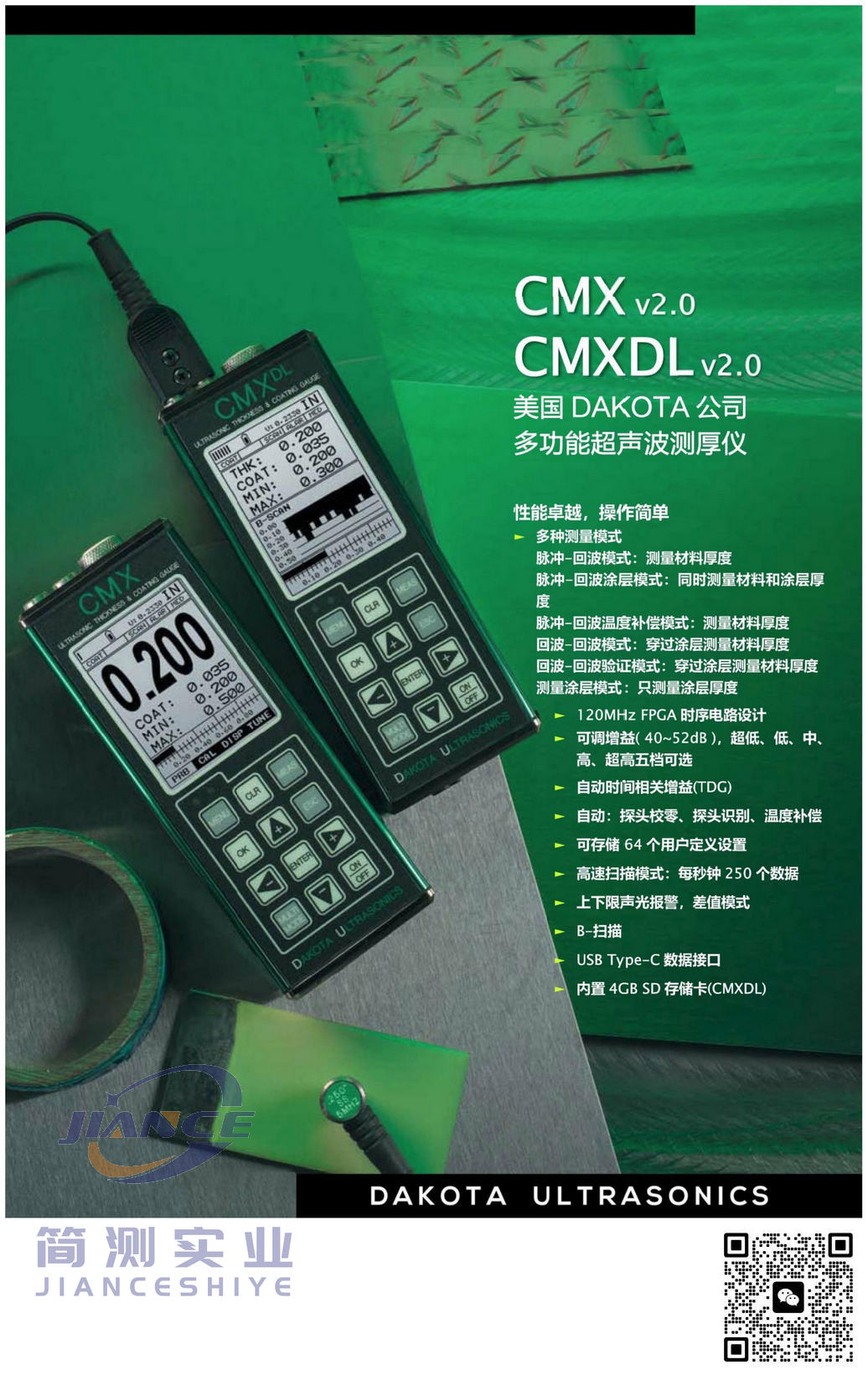

达高特 CMXDL 超声波测厚仪

多种测量模式：

- 脉冲-回波模式：测量材料厚度

- 脉冲-回波涂层模式：同时测量材料和涂层厚度

- 脉冲-回波温度补偿模式：测量材料厚度

- 回波-回波模式：穿过涂层测量材料厚度

- 回波-回波验证模式：穿过涂层测量材料厚度

- 测量涂层模式：只测量涂层厚度

- 120MHz FPGA时序电路设计

- 可调增益（40~52dB），超低、低、中、高、超高五档可选

- 自动时间相关增益（TDG）

- 自动：探头校零、探头识别、温度补偿

- 可存储64个用户定义设置

- 告诉扫描模式：每秒钟250个数据

- 上下限声光报警，差值模式

- B-扫描

- USB Type-C数据接口

- 内置4GB SD存储卡（CMXDL）

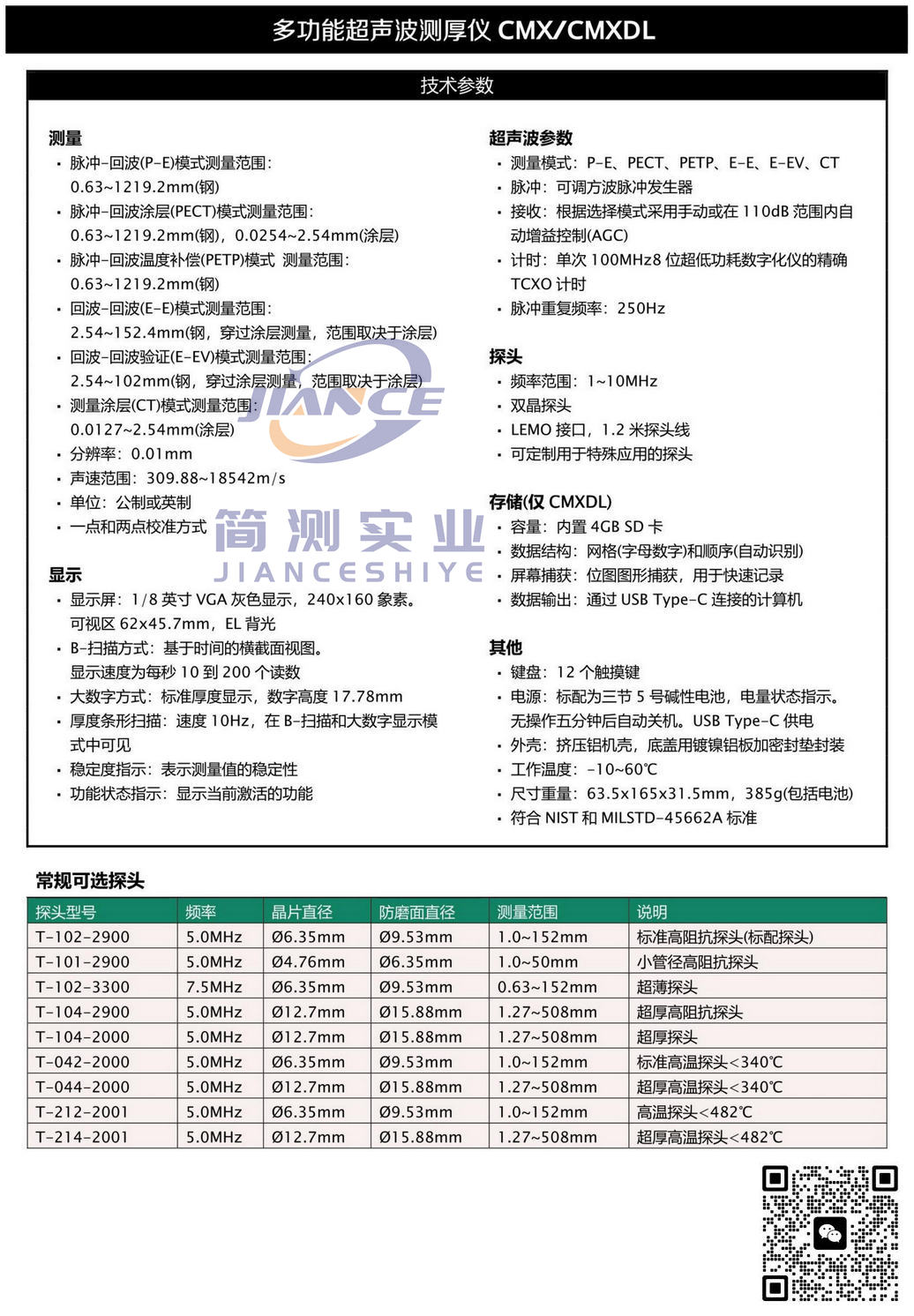

测量：

- 脉冲-回波（P-E）模式测量范围：0.63~1219.2mm（钢）

- 脉冲-回波涂层（PECT）模式测量范围：0.63~1219.2mm（钢），0.0254~2.54mm（涂层）

- 脉冲-回波温度补偿（PETP）模式测量范围：0.63~1219.2mm（钢）

- 回波-回波（E-E）模式测量范围：2.54~152.4mm（钢，穿过涂层测量，范围取决于涂层）

- 回波-回波验证（E-EV）模式测量范围：2.54~102mm（钢，穿过涂层测量，范围取决于涂层）

- 测量涂层（CT）模式测量范围：0.0127~2.54mm（涂层）

- 分辨率：0.01mm

- 声速范围：309.88~18542m/s

- 单位：公制或英制

- 一点和两点校准方式

显示：

- 显示屏：1/8英寸VGA灰色显示，240x160像素。可视区62x45.7mm，EL背光

- B-扫描方式：基于时间的横截面视图。显示速度为每秒10到200个读数

- 大数字方式：标准厚度显示，数字高度17.78mm

- 厚度条形扫描：速度10Hz，在B-扫描和大数字显示模式中可见

- 稳定度指示：表示测量值的稳定性

- 功能状态指示：显示当前激活的功能

超声波参数：

- 测量模式：P-E、PECT、PETP、E-E、E-EV、CT

- 脉冲：可调方波脉冲发生器

- 接收：根据选择模式采用手动或在110dB范围内自动增益控制（AGC）

- 计时：单次100MHz8位超低功耗数字化仪的精确TCXO计时

- 脉冲重复频率：250Hz

探头：

- 频率范围：1~10MHz

- 双晶探头

- LEMO接口，1.2米探头线

- 可定制用于特殊应用的探头

存储（仅CMXDL）：

- 容量：内置4GB SD卡

- 数据结构：网格（字母数字）和顺序（自动识别）

- 屏幕捕获：位图图形捕获，用于快速记录

- 数据输出：通过USB Type-C连接的计算机

其他：

- 键盘：12个触摸键

- 电源：标配位三节5号碱性电池，电量状态指示。无操作五分钟后自动关机。USB Type-C供电

- 外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装

- 工作温度：-10~60°C

- 尺寸重量：63.5x165x31.5mm，385g（包括电池）

- 符合NIST和MILSTD-45662A标准

常规可选探头：

探头型号	频率	晶片直径	防磨面直径	测量范围	说明
T-102-2900	5.0MHz	6.35mm	9.53mm	1.0~152mm	标准高阻抗探头（标配探头）
T-101-2900	5.0MHz	4.76mm	6.35mm	1.0~50mm	小管径高阻抗探头
T-102-3300	7.5MHz	6.35mm	9.53mm	0.63~152mm	超薄探头
T-104-2900	5.0MHz	12.7mm	15.88mm	1.27~508mm	超厚高阻抗探头
T-104-2000	5.0MHz	12.7mm	15.88mm	1.27~508mm	超厚探头
T-042-2000	5.0MHz	6.35m	9.53mm	1.0~152mm	标准高温探头＜340°C
T-044-2000	5.0MHz	12.7mm	15.88mm	1.27~508mm	超厚高温探头＜340°C
T-212-2001	5.0MHz	6.35mm	9.53mm	1.0~152mm	高温探头＜482°C
T-214-2001	5.0MHz	12.7mm	15.88mm	1.27~508mm	超厚高温探头＜482°C
