达高特 MMX-7 超声波测厚仪

简要描述:达高特MMX-7超声波测厚仪采用B-扫描和大数字显示方式,搭载脉冲-回波和回波-回波测量模式,双晶探头,仪器内置4GB SD卡,可通过USB Type-C连接到计算机。


DAKOTA MMX-7 售后维修,请寄:

王生,18939945529,上海市宝山区逸仙路1328号6号楼3312室

达高特 MMX-7 超声波测厚仪_DAKOTA MMX-7测厚仪 简测实业(上海)有限公司 简测实业(上海)有限公司

详细介绍

- 100MHz FPGA时序电路设计

- 1/8英寸VGA灰色显示,240x160像素屏幕,25Hz刷新频率

- 手动或自动增益控制,根据测量模式选择(50dB增益范围)

- 内置于探头类型中的线性时间相关增益(TDG)

- B-扫描和大数字显示方式

- 脉冲-回波(P-E)测量模式和回波-回波(E-E)测量模式

- 双晶探头

- 内置4GB SD卡

- 通过USB Type-C连接到计算机


测量:

- 脉冲-回波(P-E)模式测量范围:0.63mm~30.48mm(钢)

- 回波-回波(E-E)模式测量范围:2.54~152.4mm(钢)

• 穿过涂层测量,随涂层厚度的不同测量范围也会变化

- 分辨率:0.01mm

- 声速范围:309.88~18542m/s

- 单位:公制或英制

- 一点和两点校准方式


显示:

- 显示屏:1/8英寸VGA灰色显示,240x160像素

• 可视区62x45.7mm,EL背光

- B-扫描方式:基于时间的横截面视图

• 显示速度为每秒10到200个读数

- 大数字方式:标准厚度显示,数字高度17.78mm

- 厚度条形扫描:速度10Hz

- 稳定度指示:表示测量值的稳定性


超声波参数:

- 测量模式:

• 脉冲-回波(P-E)模式

• 回波-回波(E-E)模式(穿过涂层)

- 脉冲:150v方波脉冲发生器

- 接收:根据选择模式在50dB范围内采用手动或AGC增益控制

- 计时:单次100MHz8位超低功耗数字化仪的精确TCXO计时

- 脉冲重复频率:250Hz


探头:

- 频率范围:1~10MHz

- 双晶探头

-LEMO接口,1.2米探头线

- 可定制用于特殊应用的探头


存储:

- 容量:内置4GB SD卡

- 数据结构:网格(字母数字)

- 截屏功能:位图图形捕获,用于快速记录

- 数据输出:通过USB Type-C连接的计算机


功能:

- 设置:64个用户定义设置,用户也可编辑出厂设置

- 探头类型可选:内置双路误差校正,提高线性度

- 报警模式:上下限视听报警

- 快速扫描模式:每秒250个读数,当探头离开时显示最小值


其他:

- 键盘:12个触摸键

- 电源:标配为三节5号碱性电池,电量状态指示。无操作五分钟后自动关机。USB Type-C供电

- 外壳:挤压铝机壳,底盖用镀镍铝板加密封垫封装

- 工作温度:-10~60°C

- 尺寸重量:63.5x165x31.5mm,385g(包括电池)

- 包装:ABS工程塑料箱

- 符合NIST和MILSTD-45662A标准


常规可选探头:

探头型号 频率 晶片直径 防磨面直径 测量范围 说明
T-102-2700 5.0MHz 6.35mm 9.53mm 1.0~152mm 标准高阻抗探头(标配探头)
T-101-2700 5.0MHz 4.76mm 6.35mm 1.0~50mm 小管径高阻抗探头
T-101-2000 5.0MHz 4.76mm 6.35mm 1.0~50mm 小管径探头
T-102-3300 7.5MHz 6.35mm 9.53mm 0.63~152mm 超薄探头
T-104-2700 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚高阻抗探头
T-104-2000 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚探头
T-042-2700 5.0MHz 6.35mm 9.53mm 1.0~152mm 标准高阻抗高温探头<340°C
T-042-2000 5.0MHz 6.35mm 9.53mm 1.0~152mm 标准高温探头<340°C
T-044-2700 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚高阻抗高温探头<340°C
T-044-2000 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚高温探头<340°C
T-212-2001 5.0MHz 6.35mm 9.53mm 1.0~152mm 高温探头<482°C
T-214-2001 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚高温探头<482°C

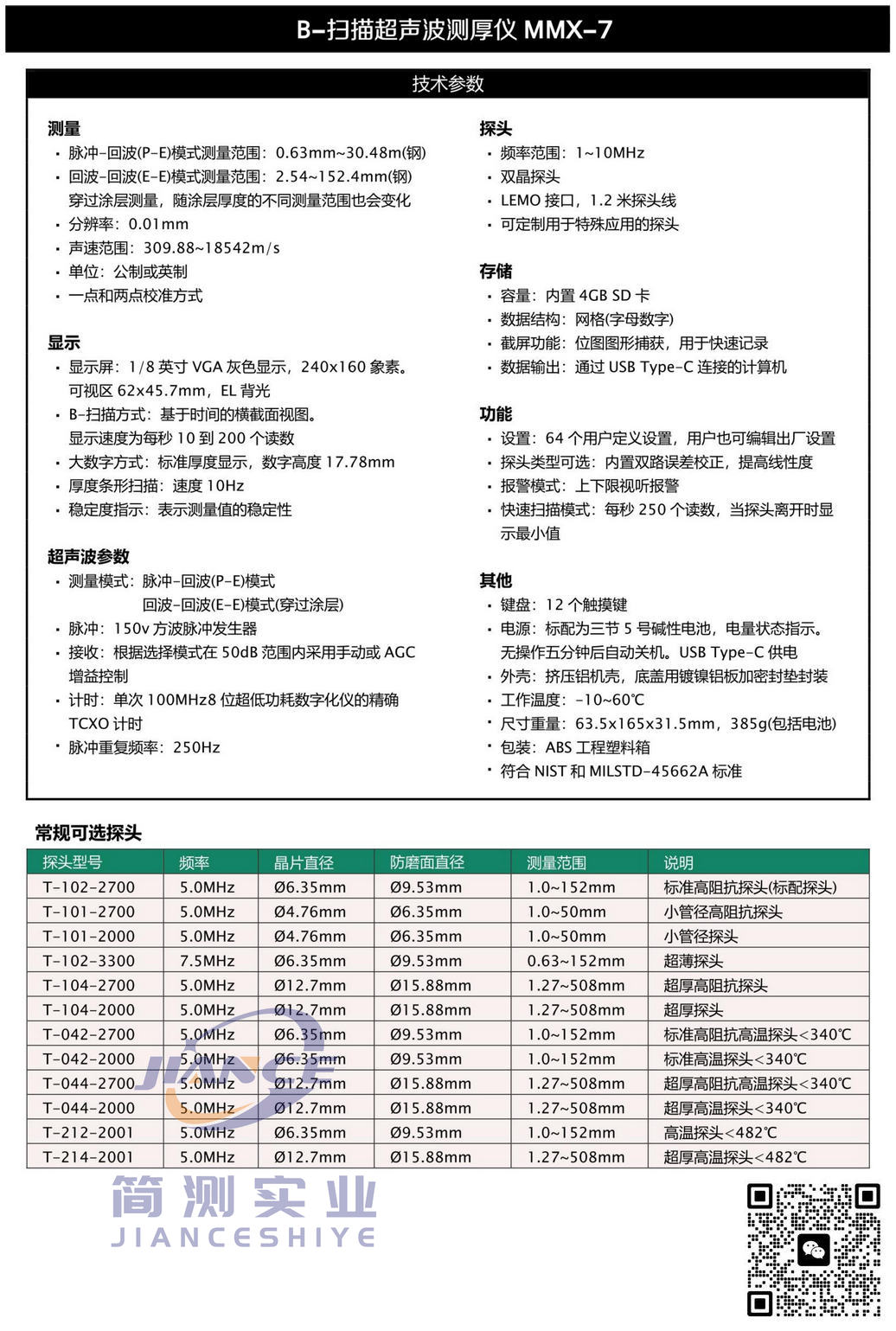

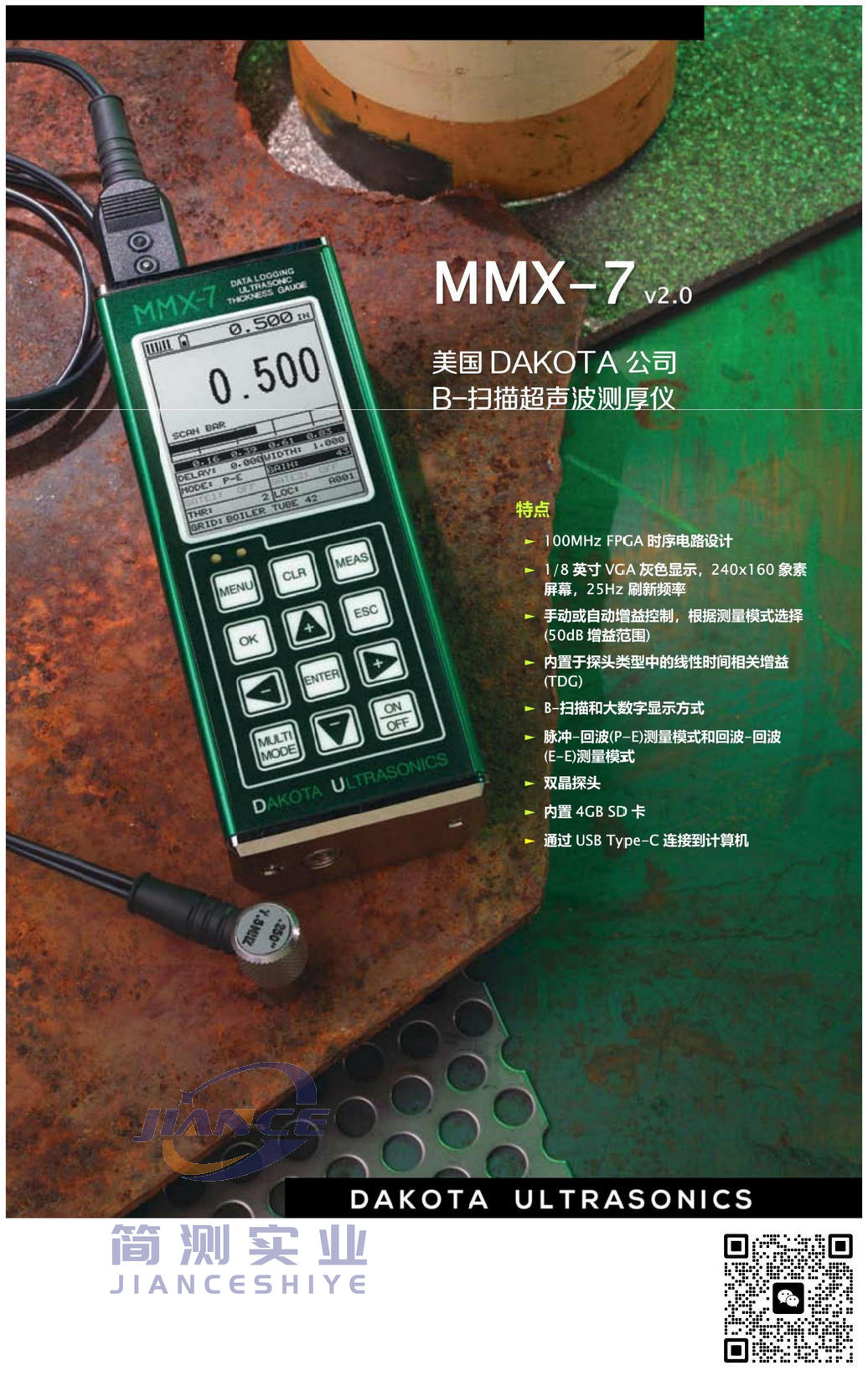

产品彩页
