RHOPOINT Optimap3 PSD 新型桔皮仪

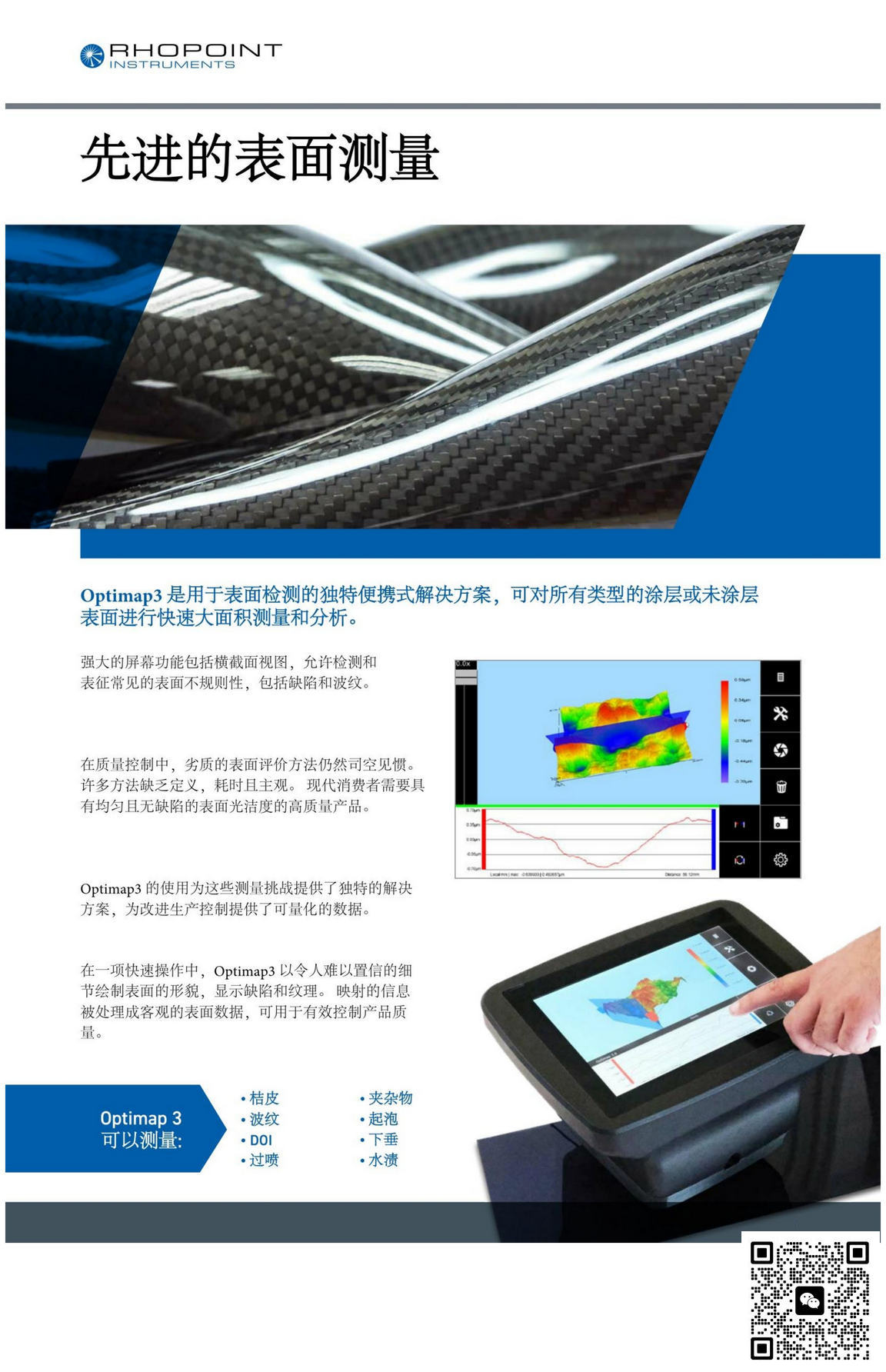

RHOPOINT Optimap3 PSD 新型桔皮仪是用于表面检测的独特便携式解决方案，可对所有类型的涂层或未涂层表面进行快速大面积测量和分析。

强大的屏幕功能包括横截面视图，允许检测和表征常见的表面不规则性，包括缺陷和波纹。

在质量控制中，劣质的表面评价方法仍然司空见惯。许多方法缺乏定义，耗时且主观。现代消费者需要具有均匀且无缺陷的表面光洁度的高质量产品。

Optimap3的使用为这些测量挑战提供了独特的解决方案，为改进生产控制提供了可量化的数据。

在一项快速操作中，Optimap3以令人难以置信的细节绘制表面的形貌，显示缺陷和纹理。映射的信息被处理成客观的表面数据，可用于有效控制产品质量。

Optimap 3可以测量:

桔皮、波纹、DOI、过喷、夹杂物、起泡、下垂、水渍

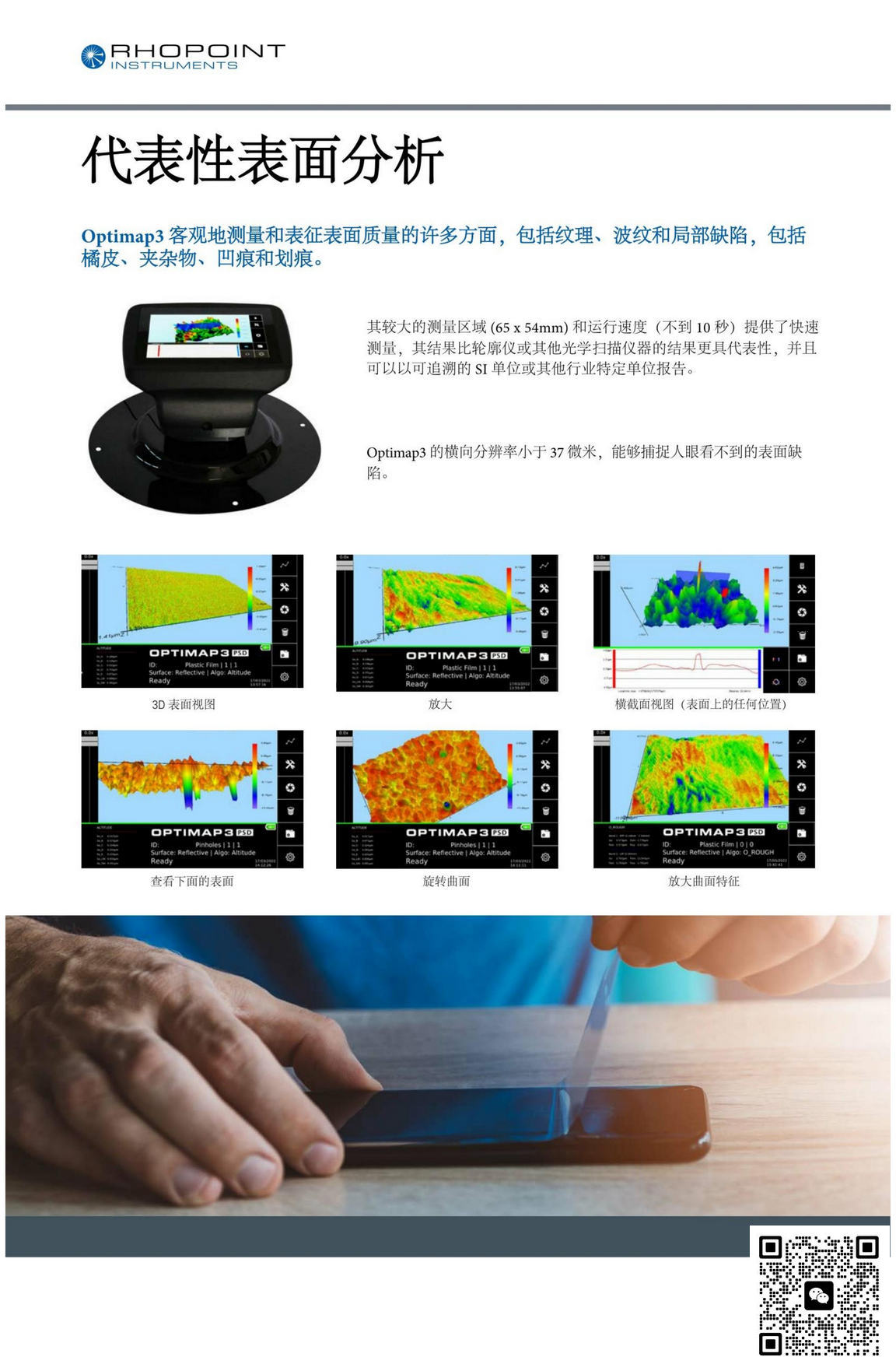

Optimap3 客观地测量和表征表面质量的许多方面，包括纹理、波纹和局部缺陷，包括橘皮、夹杂物、凹痕和划痕。

其较大的测量区域 (65 x 54mm) 和运行速度（不到 10 秒）提供了快速测量，其结果比轮廓仪或其他光学扫描仪器的结果更具代表性，并且可以以可追溯的 SI 单位或其他行业特定单位报告。

Optimap3 的横向分辨率小于 37 微米，能够捕捉人眼看不到的表面缺陷。

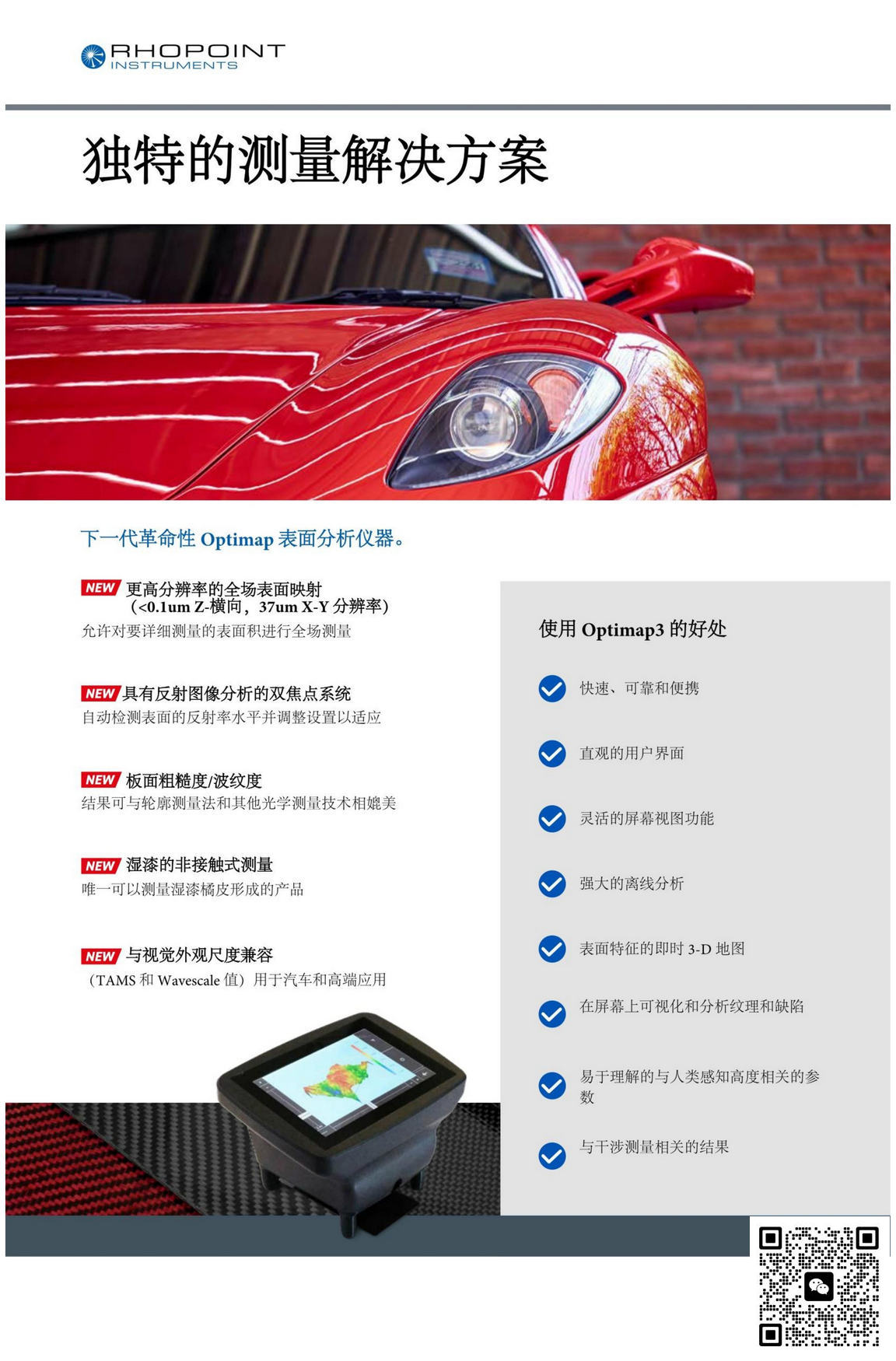

- 更高分辨率的全场表面映射（<0.1um Z-横向，37um X-Y 分辨率）

允许对要详细测量的表面积进行全场测量

- 具有反射图像分析的双焦点系统

自动检测表面的反射率水平并调整设置以适应

- 板面粗糙度/波纹度

结果可与轮廓测量法和其他光学测量技术相媲美

- 湿漆的非接触式测量

唯一可以测量湿漆橘皮形成的产品

- 与视觉外观尺度兼容

（TAMS 和 Wavescale 值）用于汽车和高端应用

RHOPOINT Optimap3 PSD 新型桔皮仪产品参数：

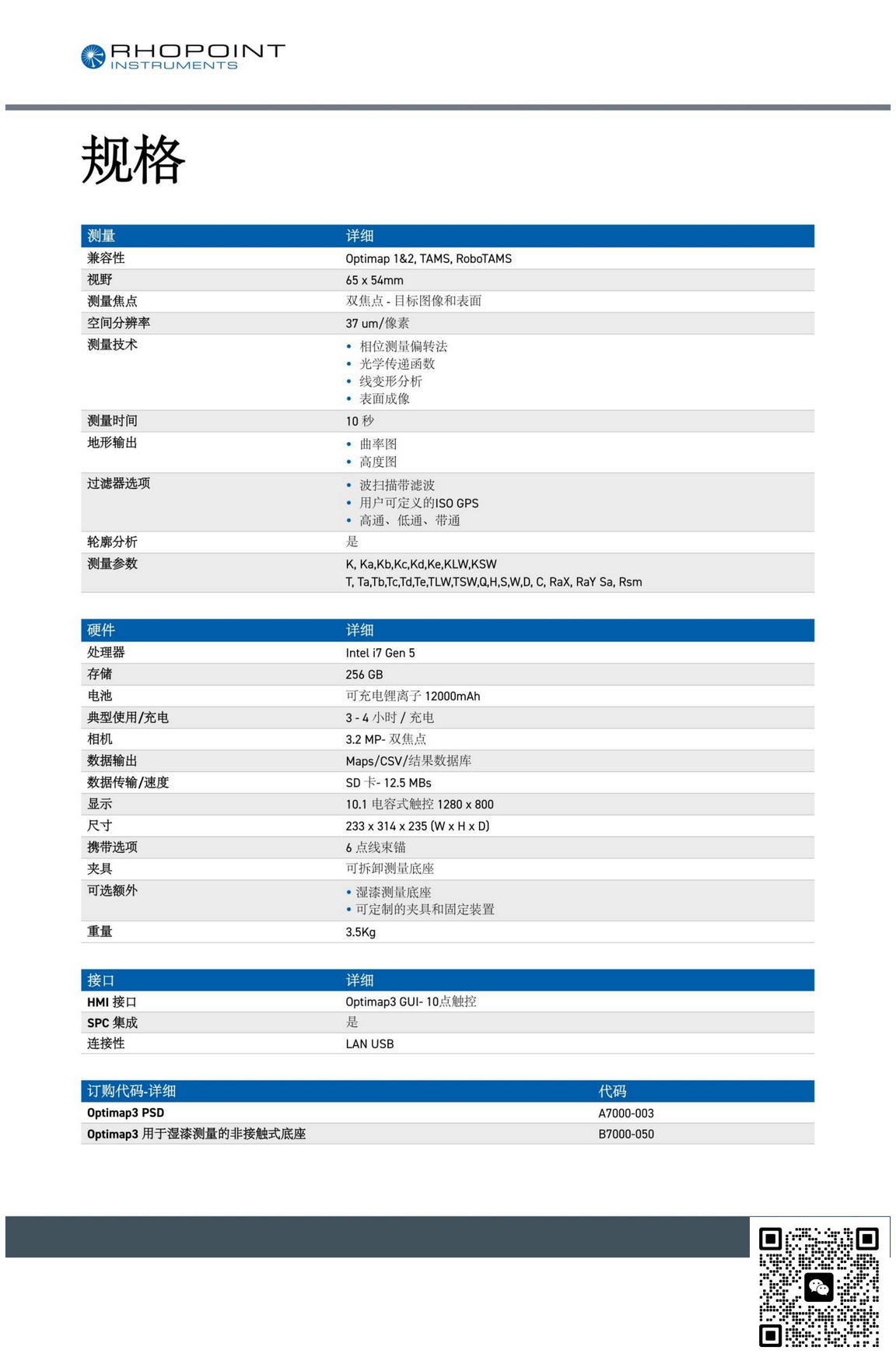

兼容性	Optimap 1&2, TAMS, RoboTAMS
视野	65 x 54mm
测量焦点	双焦点 - 目标图像和表面
空间分辨率	37 um/像素
测量技术	相位测量偏转法；光学传递函数；线变形分析；表面成像
测量时间	10 秒
地形输出	曲率图；高度图
过滤器选项	波扫描带滤波；用户可定义的ISO GPS；高通、低通、带通
轮廓分析	是
测量参数	K, Ka,Kb,Kc,Kd,Ke,KLW,KSW，T, Ta,Tb,Tc,Td,Te,TLW,TSW,Q,H,S,W,D, C, RaX, RaY Sa, Rsm
处理器	Intel i7 Gen 5
存储	256 GB
电池	可充电锂离子 12000mAh
典型使用/充电	3 - 4 小时 / 充电
相机	3.2 MP- 双焦点
数据输出	Maps/CSV/结果数据库
数据传输/速度	SD 卡- 12.5 MBs
显示	10.1 电容式触控 1280 x 800
尺寸	233 x 314 x 235 (W x H x D)
携带选项	6 点线束锚
夹具	可拆卸测量底座
可选额外	湿漆测量底座；可定制的夹具和固定装置
重量	3.5Kg
HMI 接口	Optimap3 GUI- 10点触控
SPC 集成	是
连接性	LAN USB

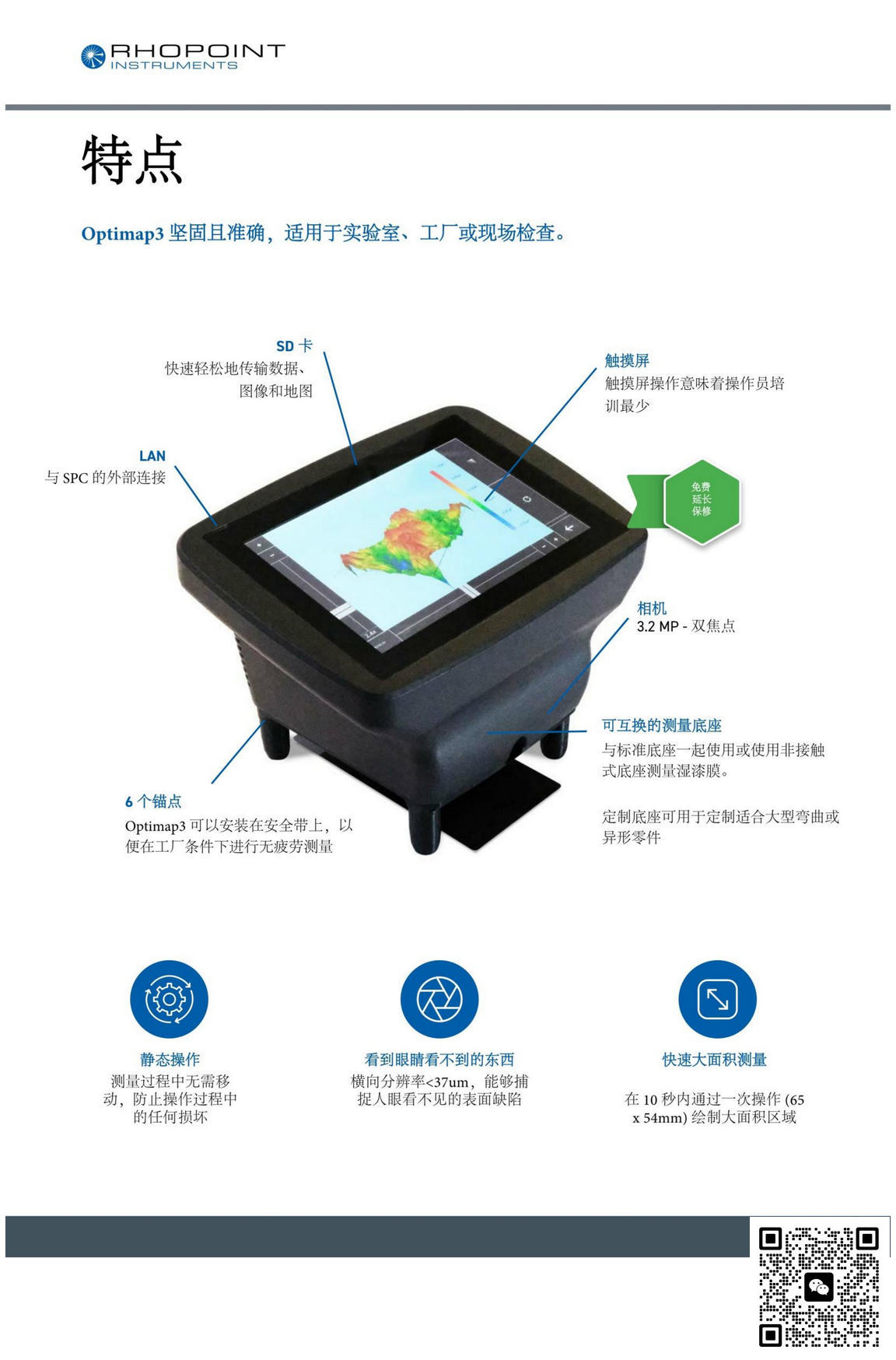

使用 Optimap3 的好处:

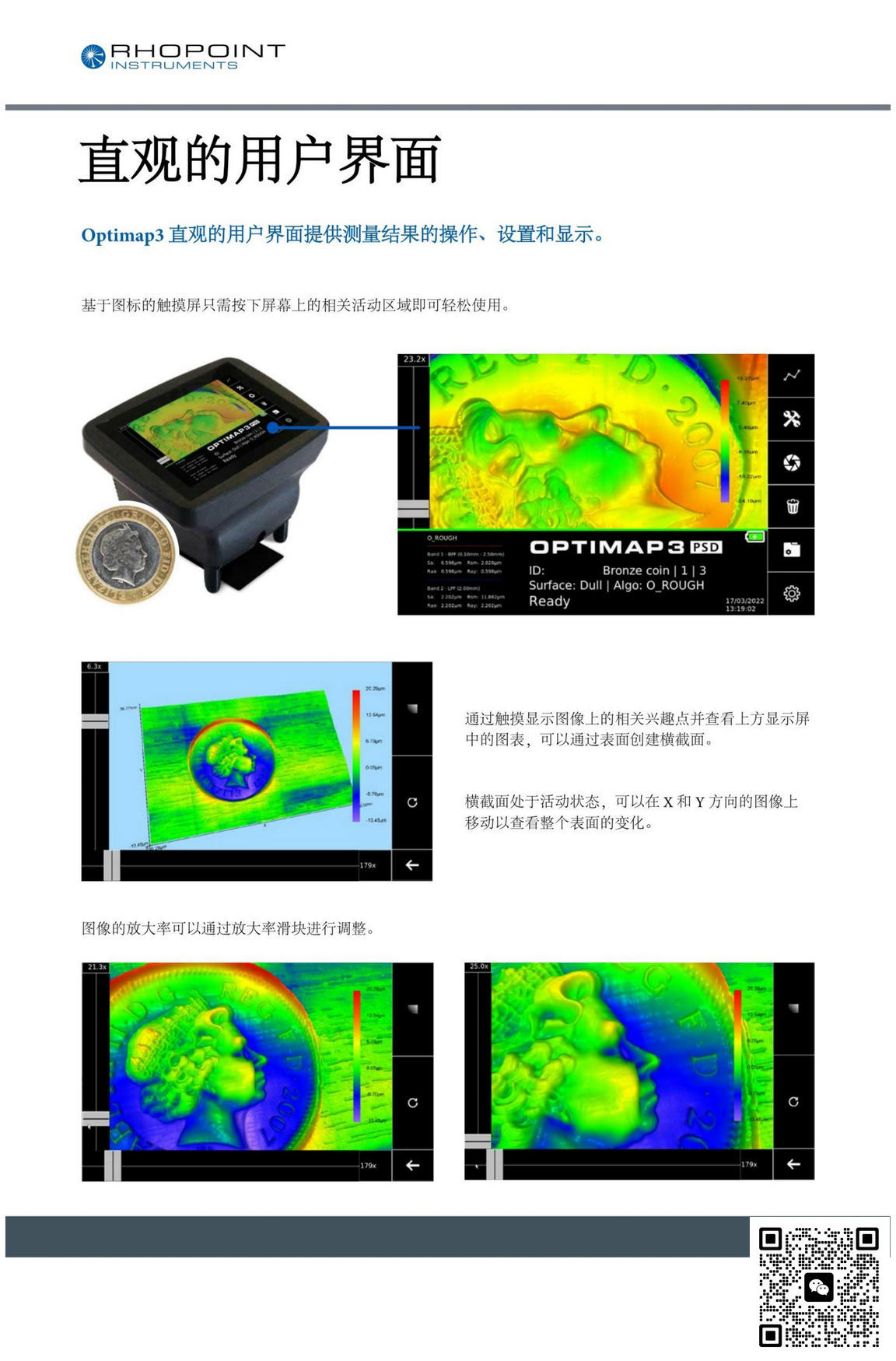

灵活的屏幕视图功能

强大的离线分析

表面特征的即时 3-D 地图

在屏幕上可视化和分析纹理和缺陷

易于理解的与人类感知高度相关的参数

与干涉测量相关的结果

Optimap3测量和分析表面的方法：

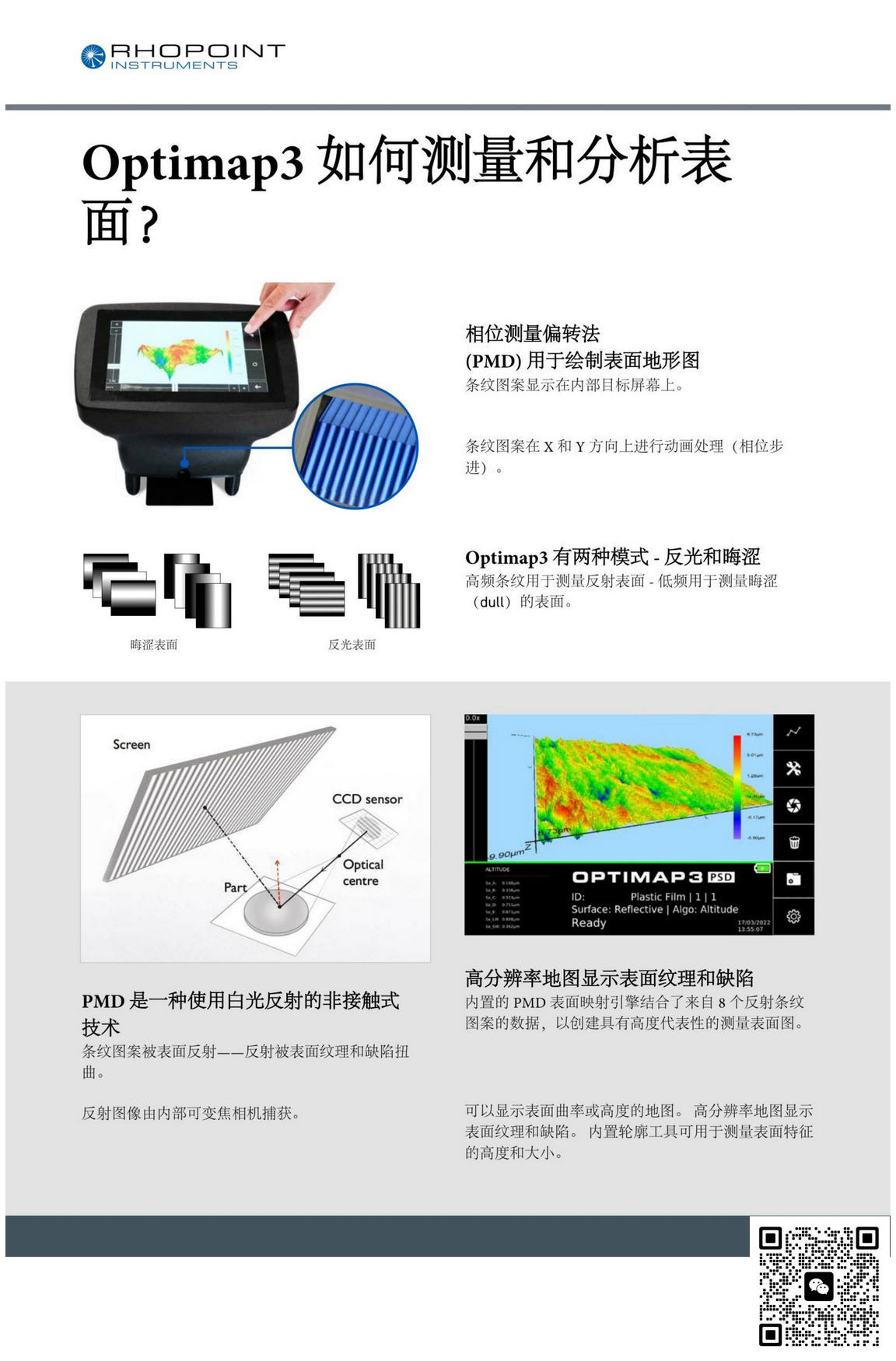

- 相位测量偏转法

(PMD) 用于绘制表面地形图条纹图案显示在内部目标屏幕上。条纹图案在 X 和 Y 方向上进行动画处理（相位步进）。

- Optimap3 有两种模式 - 反光和晦涩

高频条纹用于测量反射表面 - 低频用于测量晦涩（dull）的表面。

- PMD 是一种使用白光反射的非接触式技术

条纹图案被表面反射——反射被表面纹理和缺陷扭曲。反射图像由内部可变焦相机捕获。

- 高分辨率地图显示表面纹理和缺陷

内置的 PMD 表面映射引擎结合了来自 8 个反射条纹图案的数据，以创建具有高度代表性的测量表面图。

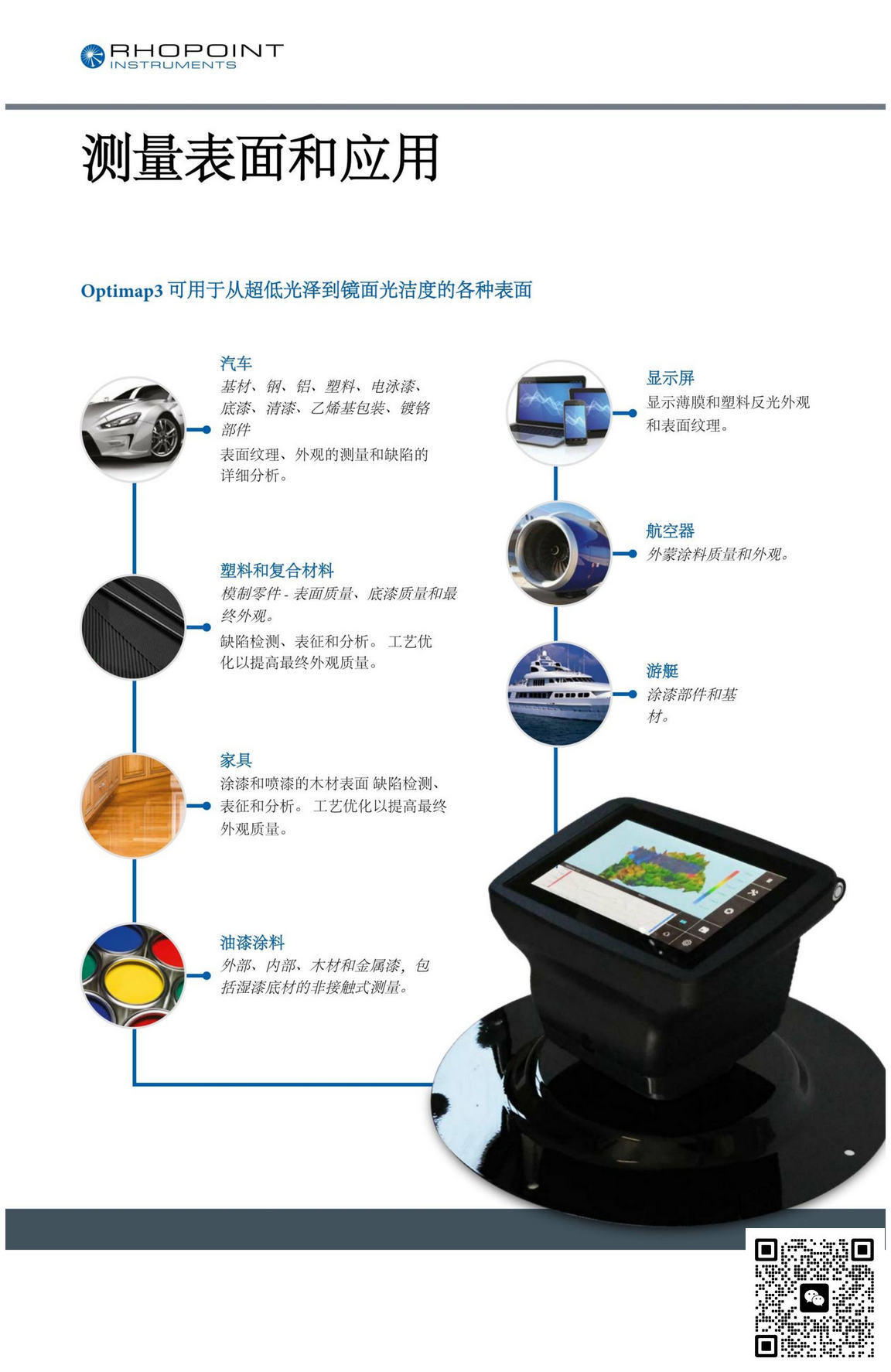

Optimap3 可用于从超低光泽到镜面光洁度的各种表面

- 汽车

基材、钢、铝、塑料、电泳漆、底漆、清漆、乙烯基包装、镀铬部件表面纹理、外观的测量和缺陷的详细分析。

- 塑料和复合材料

模制零件 - 表面质量、底漆质量和最终外观。缺陷检测、表征和分析。 工艺优化以提高最终外观质量。

- 家具

涂漆和喷漆的木材表面 缺陷检测、表征和分析。 工艺优化以提高最终外观质量。

- 油漆涂料

外部、内部、木材和金属漆，包括湿漆底材的非接触式测量。

- 显示屏

显示薄膜和塑料反光外观和表面纹理。

- 航空器

外蒙涂料质量和外观。

- 游艇

涂漆部件和基材。

随机配件:

经验证标准板

USB 密钥

使用说明书

Optimap Reader 软件

测量底座 x 2
