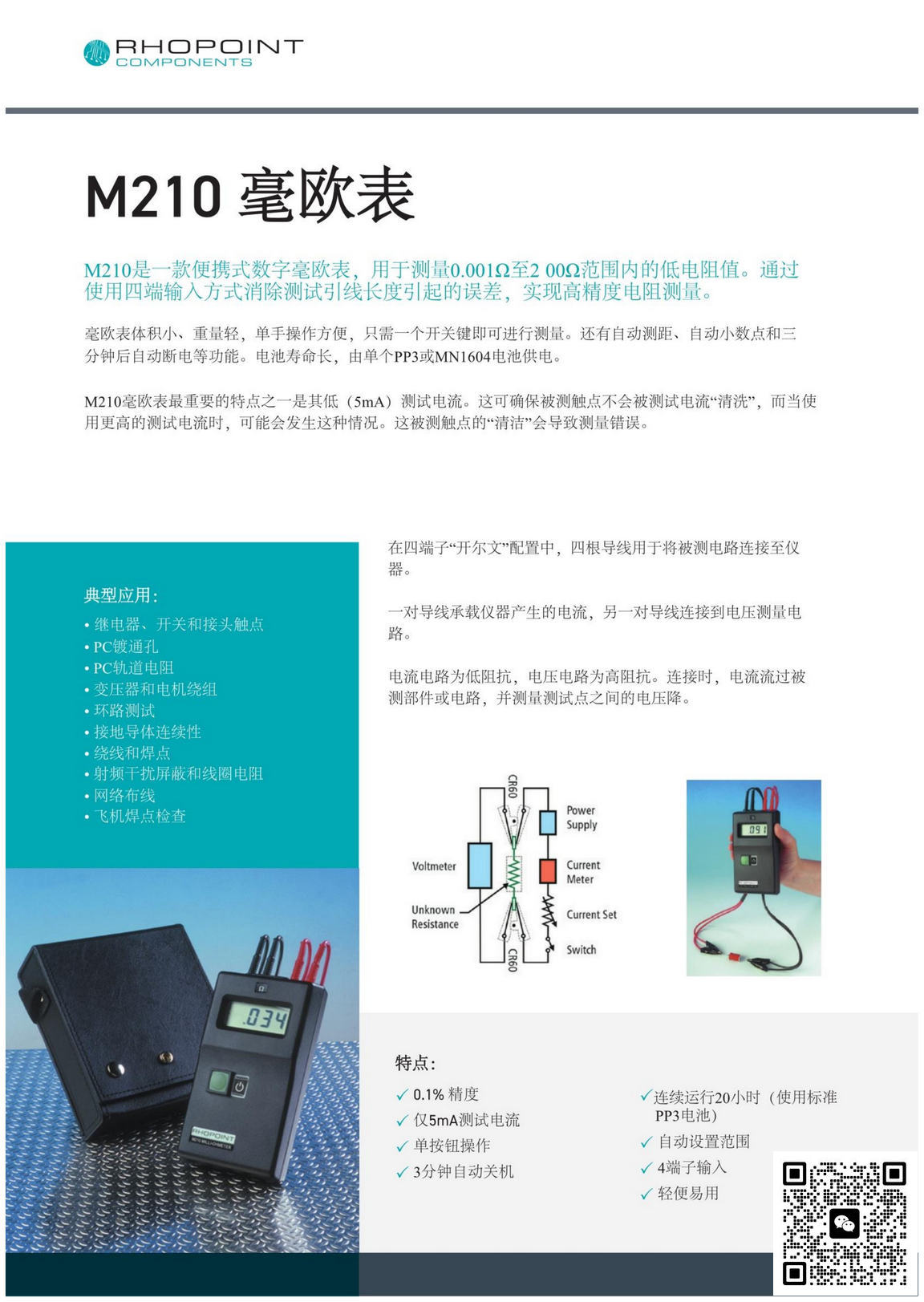

RHOPOINT M210 毫欧表

RHOPOINT M210 毫欧表是一款便携式数字毫欧表，用于测量0.001Ω至2 00Ω范围内的低电阻值。通过使用四端输入方式消除测试引线长度引起的误差，实现高精度电阻测量。

毫欧表体积小、重量轻，单手操作方便，只需一个开关键即可进行测量。还有自动测距、自动小数点和三分钟后自动断电等功能。电池寿命长，由单个PP3或MN1604电池供电。

M210毫欧表最重要的特点之一是其低（5mA）测试电流。这可确保被测触点不会被测试电流“清洗”，而当使用更高的测试电流时，可能会发生这种情况。这被测触点的“清洁”会导致测量错误。

典型应用：

继电器、开关和接头触点

PC镀通孔

PC轨道电阻

变压器和电机绕组

环路测试

接地导体连续性

绕线和焊点

射频干扰屏蔽和线圈电阻

网络布线

飞机焊点检查

在四端子“开尔文”配置中，四根导线用于将被测电路连接至仪器。

一对导线承载仪器产生的电流，另一对导线连接到电压测量电路。

电流电路为低阻抗，电压电路为高阻抗。连接时，电流流过被测部件或电路，并测量测试点之间的电压降。

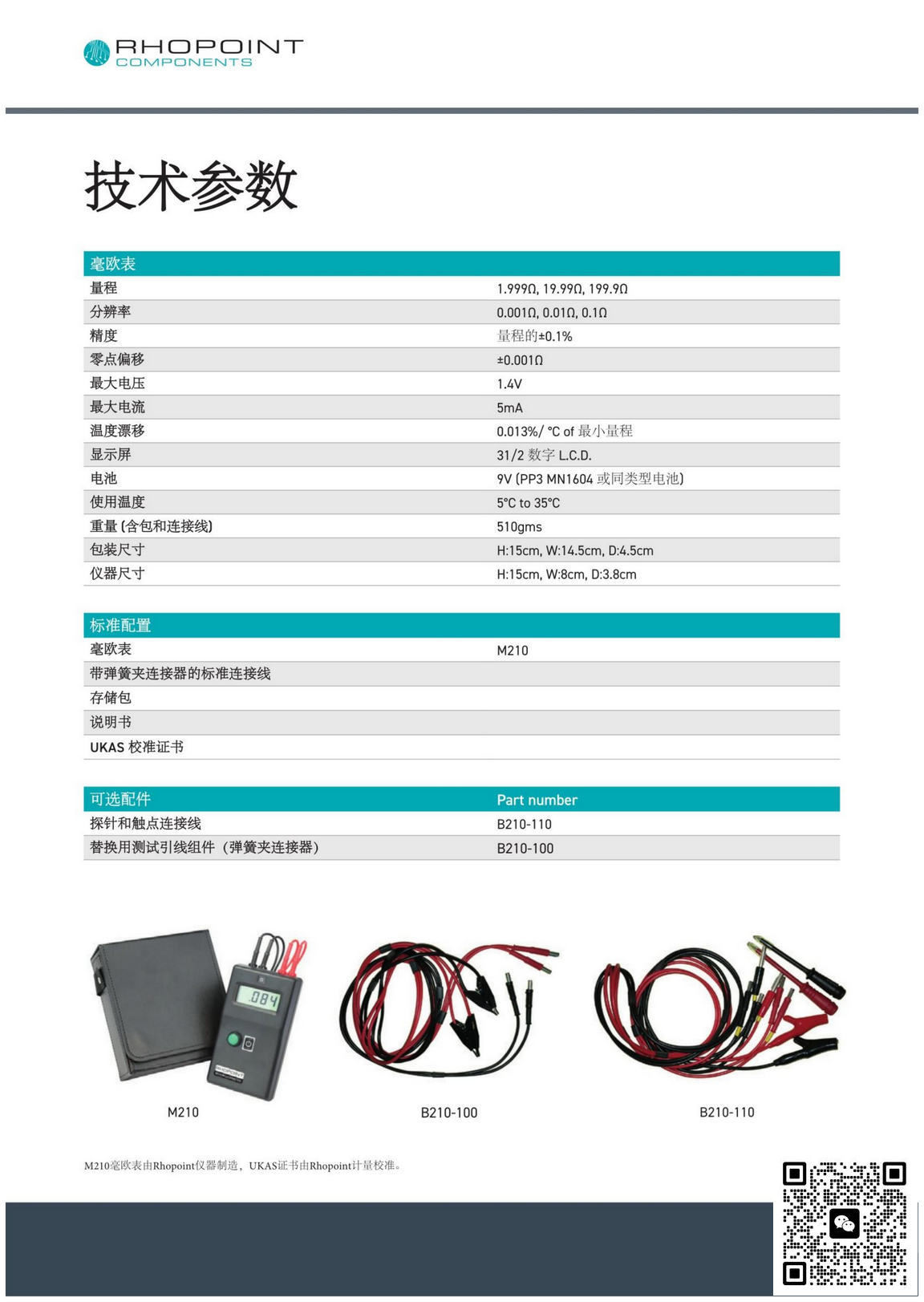

RHOPOINT M210 毫欧表产品参数：

量程	1.999Ω, 19.99Ω, 199.9Ω
分辨率	0.001Ω, 0.01Ω, 0.1Ω
精度	量程的±0.1%
零点偏移	±0.001Ω
最大电压	1.4V
最大电流	5mA
温度漂移	0.013%/ °C of 最小量程
显示屏	31/2 数字 L.C.D.
电池	9V (PP3 MN1604 或同类型电池)
使用温度	5°C to 35°C
重量 (含包和连接线)	510gms
包装尺寸	H:15cm, W:14.5cm, D:4.5cm
仪器尺寸	H:15cm, W:8cm, D:3.8cm

M210毫欧表的特点：

0.1% 精度

仅5mA测试电流

单按钮操作

3分钟自动关机

连续运行20小时（使用标准PP3电池）

自动设置范围

4端子输入

轻便易用

M210使用欧姆定律（R=E/I）计算电流和电压降之间的比率，以欧姆为单位显示结果。连接通常需要四个夹子，但这可能会不易操作，因此毫欧表使用夹式连接器。

钳口由坚固的塑料制成，每个钳口表面嵌入一个铜/银镶嵌触点；它们通过塑料嵌条彼此绝缘。每个夹子上的一个接触面连接到电流产生电路，另一个接触面连接到电压测量电路。用这种方法，四根电线立即由两个夹子连接起来。

连接导线的电阻在测量中不起作用，因此不需要像使用万用表进行相同测量那样进行“消除”。

标准配置：

毫欧表 M210

带弹簧夹连接器的标准连接线

存储包

说明书

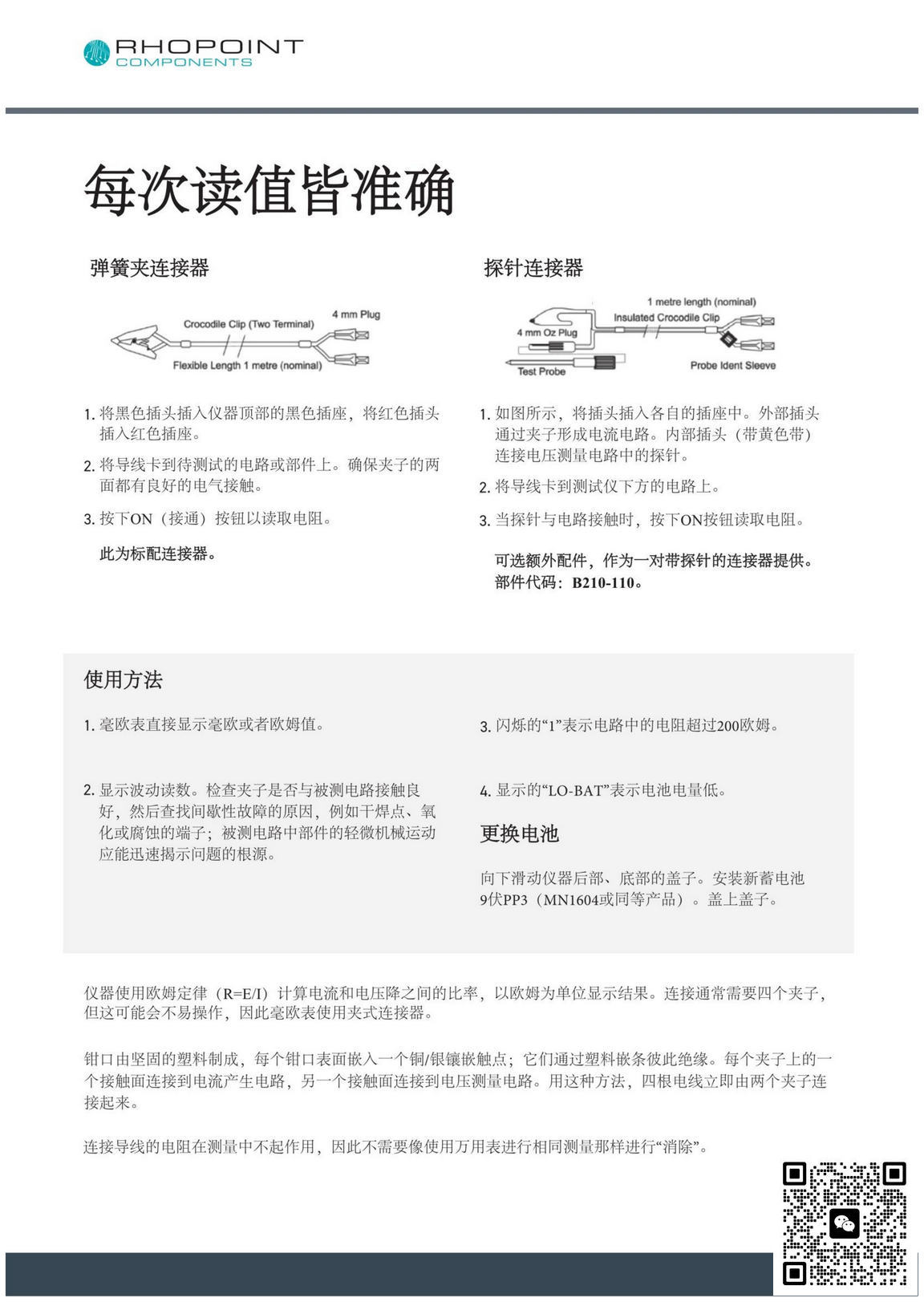

使用方法：

1.毫欧表直接显示毫欧或者欧姆值。

2. 显示波动读数。检查夹子是否与被测电路接触良好，然后查找间歇性故障的原因，例如干焊点、氧化或腐蚀的端子；被测电路中部件的轻微机械运动应能迅速揭示问题的根源。

3. 闪烁的“1”表示电路中的电阻超过200欧姆。

4. 显示的“LO-BAT”表示电池电量低。

5. 更换电池：向下滑动仪器后部、底部的盖子。安装新蓄电池9伏PP3（MN1604或同等产品），盖上盖子。
